五軸系列
TH-200U
五軸加工中心
TH-200U五軸加工中心定位人形機器人小型高精度核心部件專屬加工裝備，專攻靈巧手、關節件、關節外殼、肩部關節外殼等微型復雜構件，以“更便捷、更實用、更經濟” 為核心優勢，完美適配多品種、小批量、高精度的柔性生產需求。
產品特點
01
精準加工規格：三軸行程： 400/400/350mm，主軸轉速： 20000rpm，定位精度達 ：0.007/0.005/0.005mm，快移速度： 48/48/48m/min，A軸擺角： - 110°/+50°
02
高效柔性配置：標配30T刀庫，輕松應對人形機器人多場景、多工序加工需求；搭載時柵高精度DD轉臺，傾斜軸最大扭矩332Nm、旋轉軸78Nm，最高轉速均達250rpm，動力輸出穩定強勁。
03
創新工藝設計：取消竹節管，配備球頭環噴冷卻系統，徹底避免轉臺干涉，實現加工過程充分冷卻，提升表面質量與刀具壽命；一體式加大加長主軸箱、轉臺后置設計，有效釋放275mm 超大擺軸后行程，加工空間更充裕。
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 400 |
| Y軸行程 | mm | 400 | |
| Z軸行程 | mm | 350 | |
| A軸 | ° | +120/ -30 | |
| C軸 | ° | 360 | |
| 轉臺 | 工作臺尺寸 | mm | Φ200 |
| T形槽(尺寸×槽數×間距) | mm | 12×4×90°（均分） | |
| 工作臺最大載重 | kg | 45 | |
| 主軸 | 轉速 | rpm | 20000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直連式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 15000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 換刀系統 | 刀具數 | pcs | 30 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 250 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100（無鄰刀140） | |
| 數控系統 | 控制系統 | # | SYNTEC |
| 主軸電機功率 | kw | 3.7/9 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 80 | |
| 外形尺寸（長x寬x高） | mm | 2320x1610x2910 |
加工應用

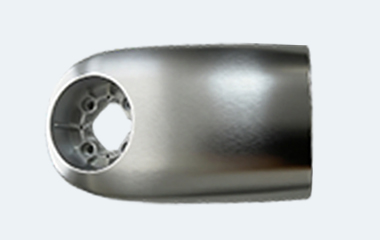

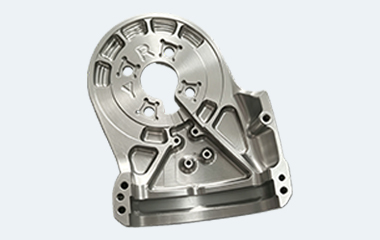

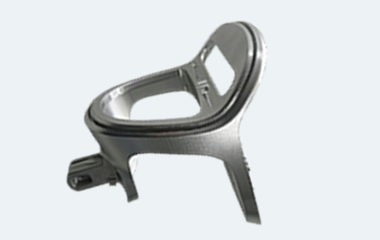

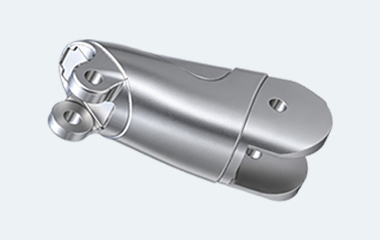

適用于人形機器人精密零部件加工，專攻靈巧手、關節件、關節外殼、肩部關節外殼等微型復雜構件
-
01人形機器人行業
