T系列
TH-540
高速鉆銑加工中心
適用于AI液冷行業精密加工
產品特點
01
抗振性能提升：寬底座設計和線軌大跨距設計，有效提升抵抗外部震源振動及加工振動的能力，立柱安裝面大跨距設計和Z軸高規格線軌保證主軸高速旋轉不會造成機臺振動。
02
高速伺服換刀系統：最新一代換刀機構及程序，實現刀對刀換刀時間1.26S，大大提高換刀效率
03
輕量化設計理念：三軸移動部件采用輕量化設計理念，機床動態性能更好，機床最高加速度1.48G,滿足高速加工需求，提升加工效率。
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 500 |
| Y軸行程 | mm | 400 | |
| Z軸行程 | mm | 350 | |
| 主軸鼻端到工作臺的距離 | mm | 180 - 530 | |
| 主軸中心至Z軸護罩距離 | mm | 418 | |
| 工作臺 | 工作臺尺寸 | mm | 650 x400 |
| T形槽(尺寸×槽數×間距) | mm | 14×3×125 | |
| 工作臺最大載重 | kg | 250 | |
| 主軸 | 轉速 | rpm | 12000/20000/24000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 換刀系統 | 刀具數 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 250 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100（鄰空刀140） | |
| 刀庫形式 | # | 夾臂式（伺服） | |
| 數控系統 | 控制系統 | # | FANUC 0I-MF / MITSUBISHI |
| 主軸電機功率 | kw | 3.7/11 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 15 | |
| 外形尺寸（長x寬x高） | mm | 1680×2395×2540 |

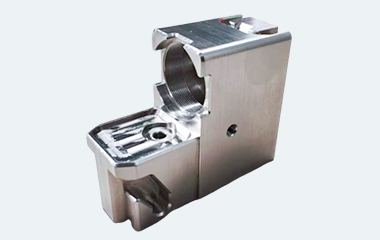

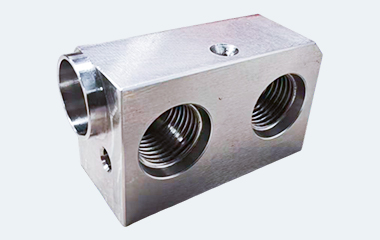

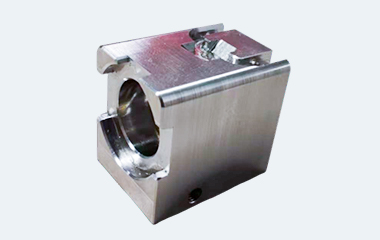

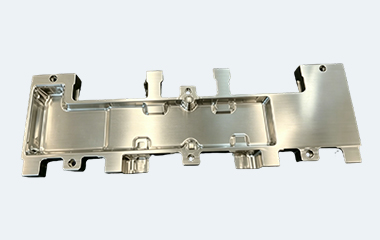

加工應用
?高端數控裝備零部件?：適用于需要高剛性加工的精密殼體、腔體、支架、模具等
-
01AI液冷行業
