超大型天車式龍門
LGF-3208540
龍門加工中心
適用于綠能、船舶、汽車、航空等行業超大型零件加工
技術參數
名稱
項目
單位
LGF-3208540
龍門
立柱間距
mm
9700
主軸端面至底面距離
mm
500~4500
主軸中心至底面距離
mm
1327.5~5327.5
行程
X軸/Y軸/Z軸
mm
32000×8500×4000
A軸/C軸
°
+110/+220
主軸
主軸錐孔
#
HSK-F63
主軸最高轉速
rpm
20000
主軸最大輸出扭矩
Nm
20
主軸額定功率
kW
13
三軸
XYZ軸快速進給速度
mm/min
85000/85000/45000
三軸切削進給速度
mm/min
20000/20000/20000
XYZ軸齒輪齒條
模數
X:齒輪齒條傳動(模4) Y:齒輪條傳動 (模3) Z:輪條傳動(模4)
三軸馬達功率
kW
7.5/7.5/7.5
A/C軸
最大轉速A/C
rpm
60/60
額定扭矩A/C
Nm
200/200
其他
電力需求
KVA
120
機床外形尺寸 (長x寬x高)
mm
38350x11590x12000
加工應用
適用于航空航天、造船、發電、重機、機車、機床、紡織機械、印刷機械、模具制造等行業中大型零件加工
-

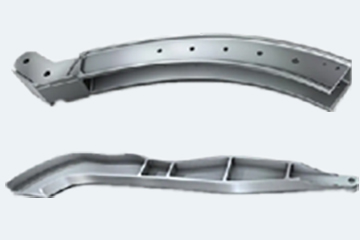

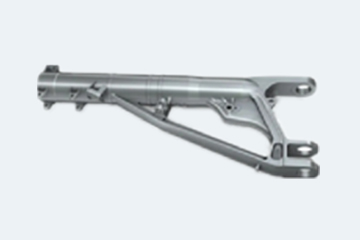

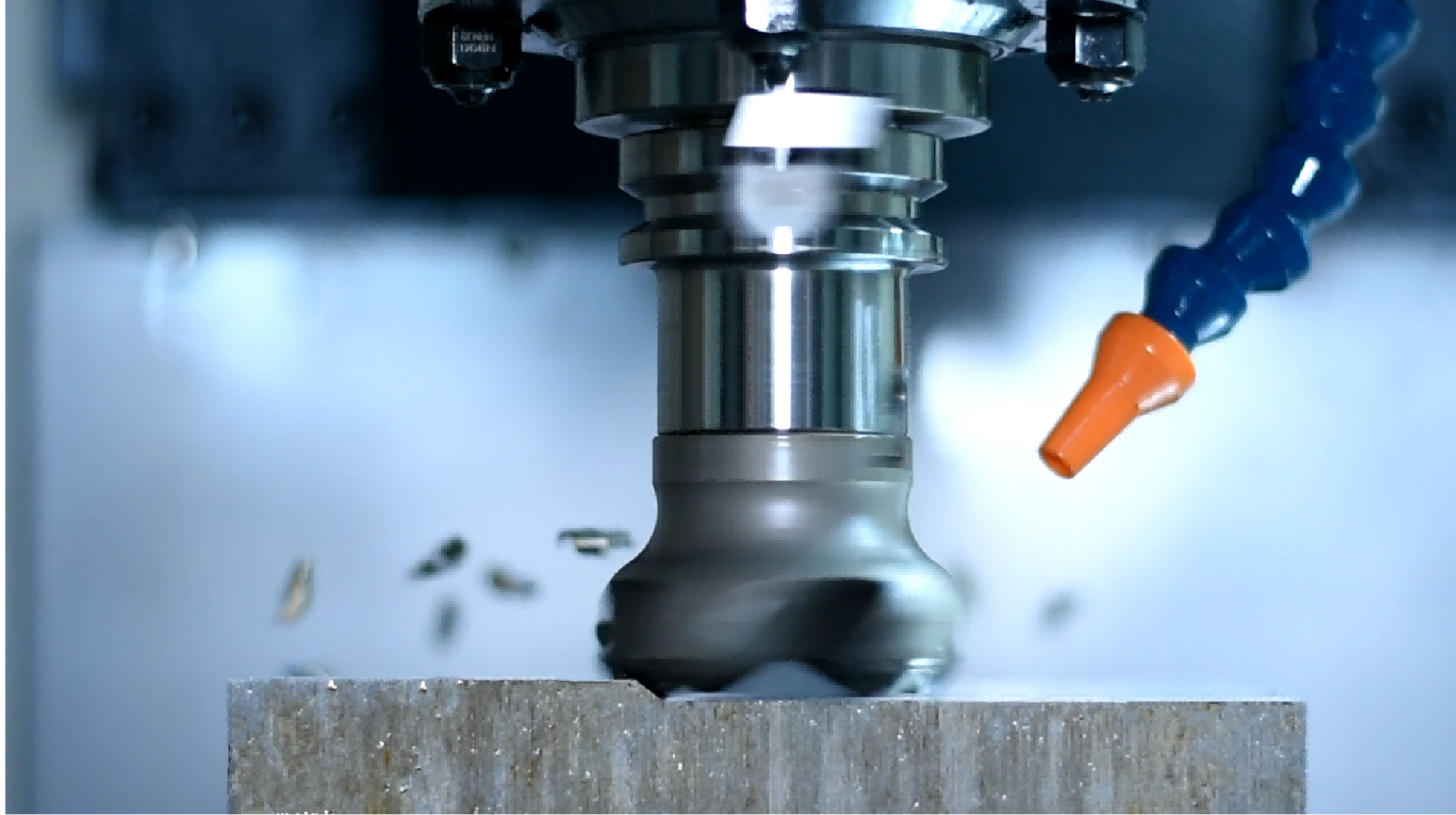

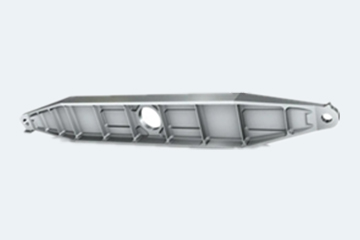

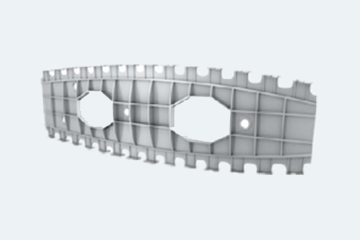

01航空航天行業
