技術參數
名稱
項目
單位
HQT12-680U
HQT12-1280U
行程
X 軸行程
mm
270
270
Z 軸行程
mm
773
1373
加工范圍
最大回轉直徑
mm
Φ720
Φ720
最大加工直徑
mm
Φ420
Φ420
主軸通孔直徑
mm
Φ91
Φ91
最大棒料通過直徑
mm
Φ74
Φ74
主軸
轉速
rpm
4000
4000
主軸端部形式
KAS
A2-8
A2-8
主軸定位精度
deg
（360°）0.01
（360°）0.01
卡盤尺寸
inch
12"中空（中實）卡盤
12"中空（中實）卡盤
進給
X 軸快移速度
mm/min
30
30
Z 軸快移速度
m/min
30
30
刀塔
刀具總數
pcs
12
12
分度時間
sec
0.23
0.23
外徑刀桿高度
mm
25×25
25×25
內徑刀桿最大直徑
mm
Φ40
Φ40
尾座
尾座形式
#
伺服可編程
伺服可編程
尾座最大移動量
mm
734
1334
尾座錐孔形式
#
MT5
MT5
電機
控制系統
#
西門子828D
西門子828D
主軸電機
KW
26.5
26.5
軸向伺服電機X/Z
KW
3.55/2.9
3.55/2.9
其他
水箱容量
L
300
360
電力需求
KVA
43
43
凈重
kg
5900
7000
外形尺寸（長x寬x高）
mm
4700x2022x1930
5280x3125x1930
特別說明
* 豐富的選配項，提供定制化服務
加工應用
應用于汽車、液壓、閥門、齒輪、石油等機械加工行業，各種大型零件重切高精度高效率批量加工
-

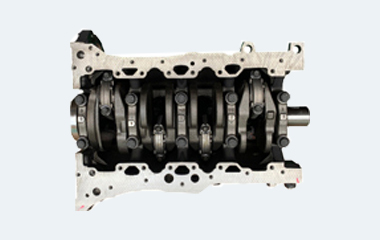

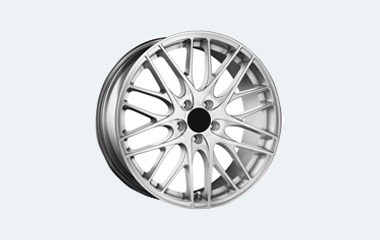

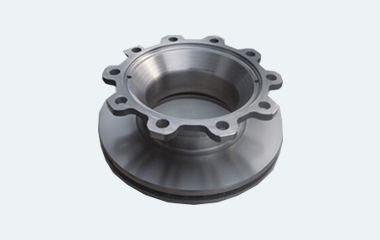

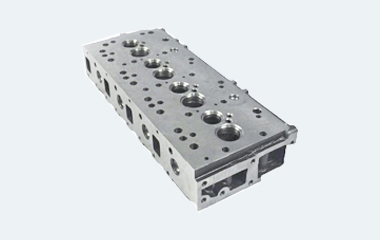

01汽車零部件
-

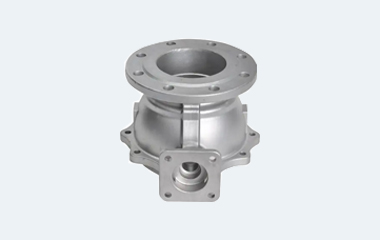

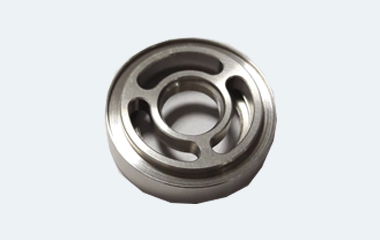

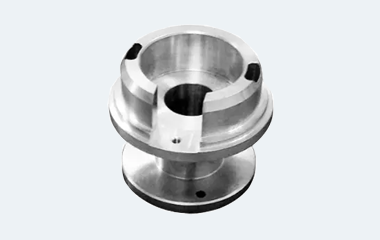

02閥體軸承類
-

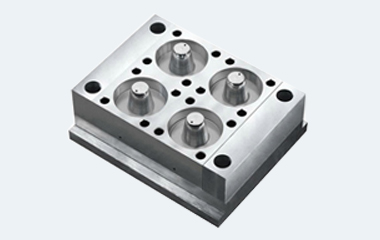

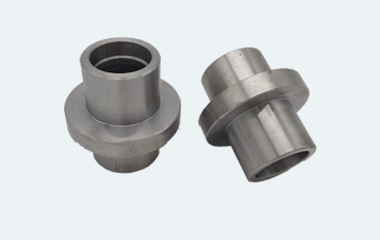

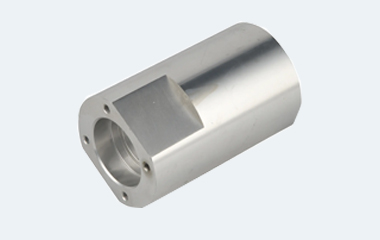

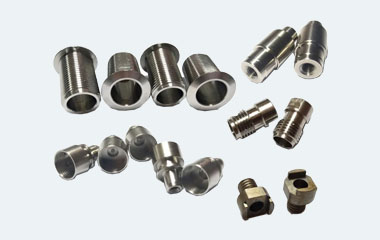

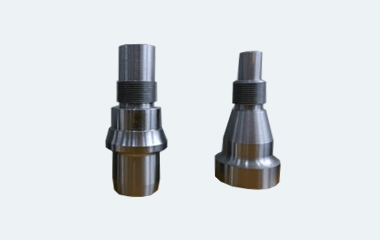

03各類零件加工
