JVH系列
JVH-500
臥式加工中心
適用于汽車、航空航天、工程機械等行業各種箱體類零件的粗、精加工
產品特點
名稱
項目
單位
規格
行程
X軸行程
mm
1100
Y軸行程
mm
610
Z軸行程
mm
650
主軸鼻端到工作臺中心的距離
mm
185-835
主軸中心至工作臺面距離
mm
20-630
工作臺
工作臺的尺寸
mm
500x500
最大工件尺寸（直徑×高度）
mm
Φ1000×660
最大負荷
kg
750
最小分度
#
0.001°
主軸
轉速
rpm
12000
主軸錐度
#
BT40
主軸額定功率
Kw
11/15
主軸扭矩
Nm
52.5/95.5
進給
三軸切削進給
mm/min
1-10000
三軸快速速度
m/min
36
換刀系統
刀具數
pcs
24
刀具選擇
#
刀臂式扣刀
相鄰最大刀徑長度
mm
Φ78×120
刀具最大重量
kg
5
刀柄規格
#
BT-40
驅動馬達
主軸馬達
W
11/15
三軸伺服馬達
kw
3.0（Y軸附剎車）
旋轉臺伺服馬達
kw
3
切削水馬達
W
1000
輸送機馬達
HP
/
其他
外形尺寸（長x寬x高）
mm
3300×3040×2800

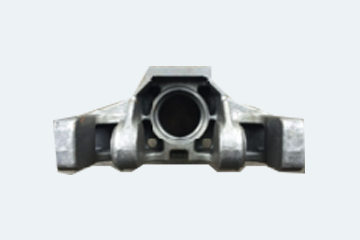

加工應用
適用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域
-

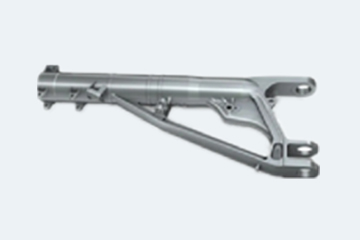

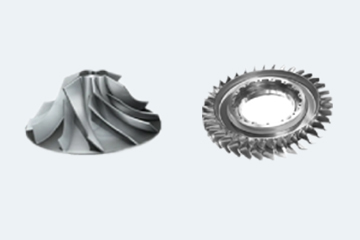

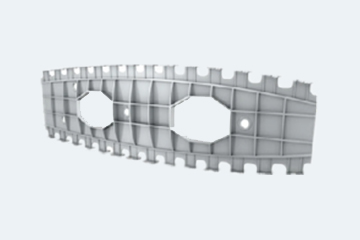

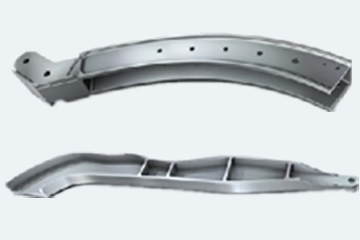

01航空航天行業
-

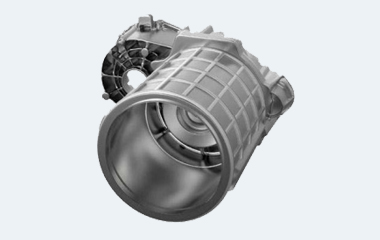

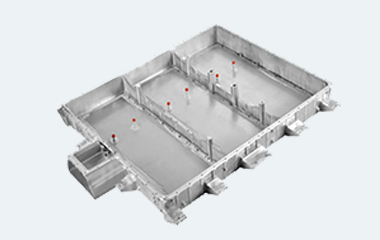

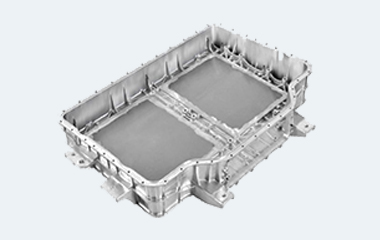

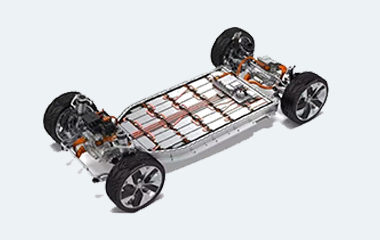

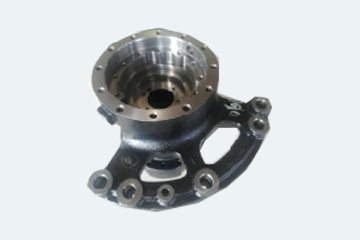

02新能源車行業
-

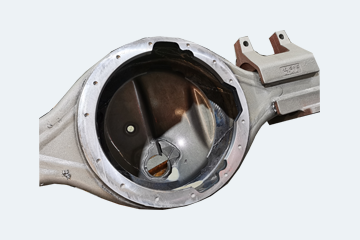

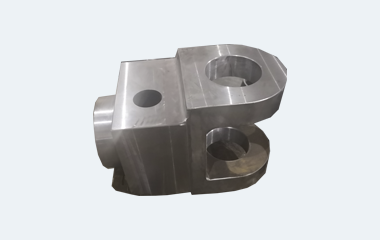

03工程機械行業
