技術參數
名稱
項目
單位
LM-2218
LM-2718
LM-3218
加工范圍
X軸行程
mm
2200
2700
3200
Y軸行程
mm
1800+150(換刀行程）
1800+150(換刀行程）
1800+150(換刀行程）
Z軸行程
mm
800
800
800
雙立柱間距（門寬）
mm
1800
1800
1800
主軸鼻端至工作臺面距離
mm
200-1000
200-1000
200-1000
工作臺
工作臺尺寸
mm
2000×1500
2500×1500
3000×1500
工作臺最大載重
T
6
8
10
主軸
傳動方式
#
皮帶
皮帶（直結）
皮帶（直結）
主軸錐孔
#
BT-50Φ190（短鼻）
BT-50Φ190（短鼻）
BT-50Φ190（短鼻）
主軸最高轉速
rpm
6000
6000
6000
主軸最大輸出扭矩
Nm
190/313
190/313
190/313
主軸功率
kW
15/18.5
15/18.5
15/18.5
進給系統
三軸快速進給
m/min
12/12/12
12/12/12
12/12/12
三軸切削進給
mm/min
8000
8000
8000
馬達功率
kW
3/3/3
7/3/3
7/3/3
其他
電力需求
KVA
45
45
45
空壓規格
bar
6.5
6.5
6.5
外形尺寸(長X寬X高)
mm
6220×5130×4200
7300×5130×4200
8300×5130×4200

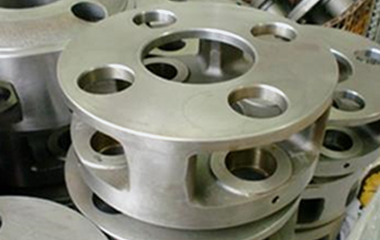

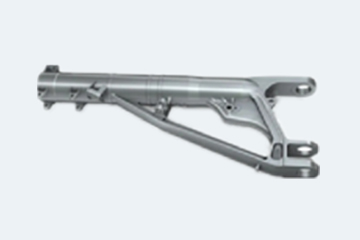

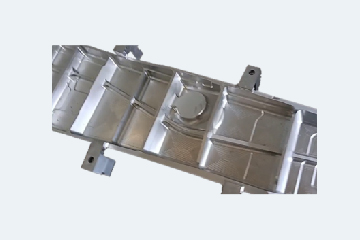

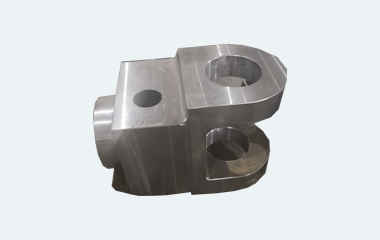

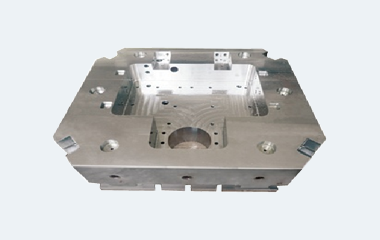

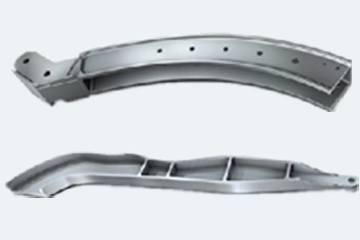

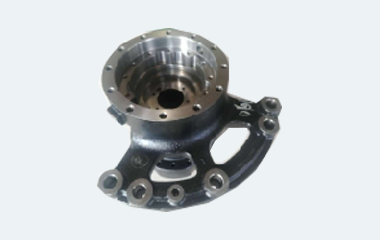

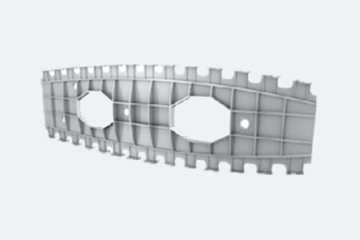

加工應用
適合各種箱大中型鑄件，結構件，重切削性能突出，廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域
-
01新能源汽車行業
-
02機械加工行業
-
03航空航天行業
