技術參數
名稱
項目
單位
規格
行程
X 軸行程
mm
1100
Y 軸行程
mm
600
Z 軸行程
mm
600
主軸鼻端到工作臺的距離
mm
130-730
主軸中心至Z軸護罩距離
mm
625
工作臺
工作臺的尺寸
mm
1200x600
T形槽(尺寸×槽數×間距)
mm
18x5x100
工作臺最大載重
kg
800
主軸
轉速
rpm
6000
主軸錐度
#
BT50
傳動方式
#
皮帶式
進給
三軸切削進給
mm/min
1-10000
三軸快速進給
m/min
36/36/36
換刀系統
刀具數
pcs
24
刀具最大重量
kg
18
刀具最大長度
mm
300
刀具直徑（滿刀/鄰空刀）
mm
110/200
刀庫形式
#
圓盤式
數控系統
控制系統
#
FANUC 0I-MF
主軸電機功率
kw
11/15
三軸電機功率
kw
3.0/3.0/3.0
其他
所需氣壓
kgf/cm3
≥6
電力需求
KVA
30
外形尺寸（長x寬x高）
mm
2900×2680×3100
加工應用
在模具、汽配、機械加工、航空航天、交通運輸、自動化等行業得到廣泛應用
-

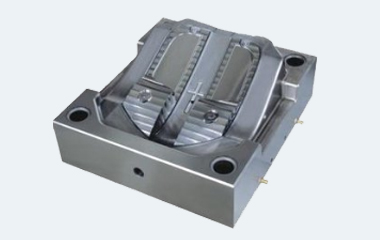

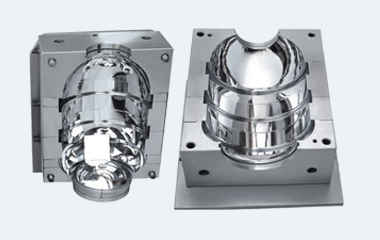

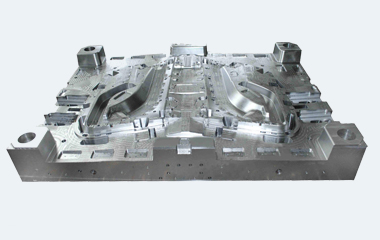

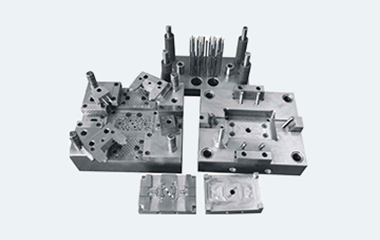

01模具行業
-

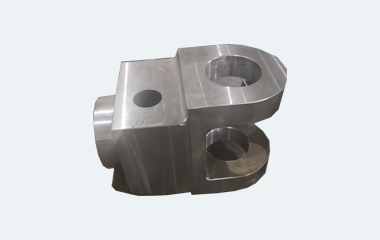

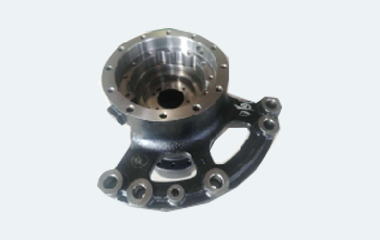

02機械加工行業
