T系列
T-13
高速鉆銑加工中心
適用于新能源、通訊等行業高速高精加工
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 1300 |
| Y軸行程 | mm | 500 | |
| Z軸行程 | mm | 300 | |
| 主軸鼻端到工作臺的距離 | mm | 150 - 450 | |
| 主軸中心至Z軸護罩距離 | mm | 540 | |
| 工作臺 | 工作臺的尺寸 | mm | 1400 x500 |
| T形槽(尺寸×槽數×間距) | mm | 14 x5 x80 | |
| 工作臺最大載重 | kg | 450 | |
| 主軸 | 轉速 | rpm | 12000/20000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 換刀系統 | 刀具數 | pcs | 21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 250 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100/140 | |
| 刀庫形式 | # | 夾臂式（伺服） | |
| 數控系統 | 控制系統 | # | FANUC 0I-MF |
| 主軸電機功率 | kw | 3.7/9 | |
| 三軸電機功率 | kw | 3.0/3.0/3.0 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 20 | |
| 外形尺寸（長x寬x高） | mm | 3120x2860x2670 |

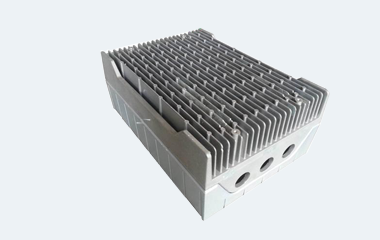

加工應用
應對每一個高科技行業的挑戰，X軸加大行程，滿足客戶大工件的高速高精加工，游刃有余
-

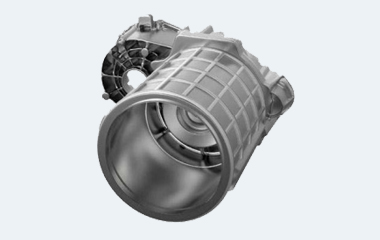

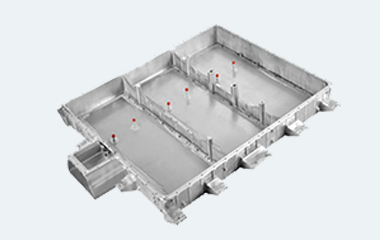

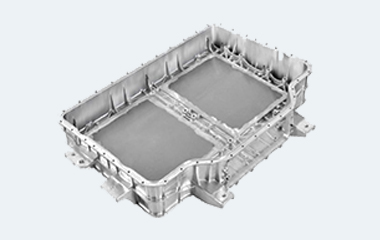

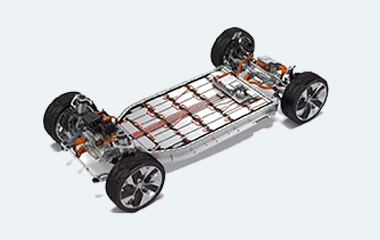

01新能源汽車行業
-

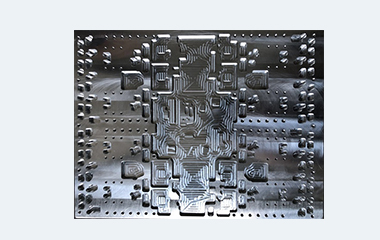

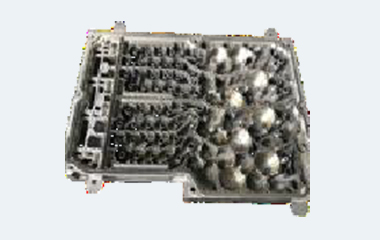

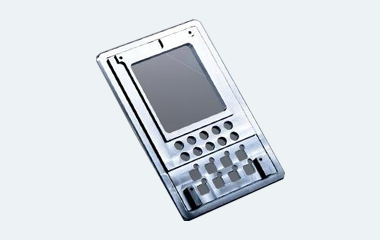

02通訊行業
